”I am sorry I'm afraid I can't do that" HAL9000 の有名なセリフです。HAL のパネルの赤く光るカメラアイが
不気味ながら魅力的で Spavce Odyssey といえばこのパネルを思い出す人も多いでしょう。
このパネルを作って部屋の壁に取り付けたいと思い検索してみるとガレージキットが見つかりましたが
$70 程度する上にレジン製なのでアルミダイキャストを再現するには高度なペイントテクニックが必要です。
単純な構造なので実際のアルミなどを使用すればリアリティのあるものが製作できそうなので取り組んでみました。
お手軽な製作をしてみたい方にはペーパークラフトを掲載しているサイトがあります。
http://cyberdrone.deviantart.com/art/Cubee-HAL9000-135038038
パネル部分はアクリル板をベースにして周囲のトリムはアルミのチャンネル材を使用しました。パネルの中心部は上下ともパンチングメタルになっているので下はスピーカグリルとしました。上部はパンチングされたビニール素材のようにも見えますが入手が困難なのでアルミのパンチングネットを黒く塗装することにしました。赤いカメラアイのドーム部分はジャンクで拾ってきた監視カメラのドームを流用しました。カメラアイの周囲のアルミのエスカッションが最も入手困難な部品でした。アルミを挽いて作れば本物同様になるのですが、旋盤は無いし作ってもらえば高くつきそうです。レジンキットのようにプラスチックのリングを塗装しようかとも考えたのですがやはり本物の金属で作りたいのでちょうど良いサイズのものを探し回った結果排気ダクトの部品で使えそうなものを見つけました。
機能としてはカメラアイが赤く光ることと中央部に黄色のドットを表示し、スピーカも取り付けます。また遠赤外線センサーによる人感センサーを組み込み、人が前に立つと反応するようにしました。
周囲のトリムとなるアルミのコの字チャンネル材とそれを固定するためのアクリル角材です。トリムは本物はダイキャストパネルと一体のようですが、チャンネル材でごまかします。突き合わせの部分に筋が入りますが仕方がありません。
パネルのベースがアクリルなので確実な接着が容易なアクリル棒を使用し。 チャンネル材をエポキシで固定しました。
パネルに使用するアルミのパンチングネットです、ホームセンターで入手しました。スピーカ部分とより細かいピッチのカメラアイ部分と2 種類を用意しました。
カメラアイに使用したドームカメラです。アキバでジャンクで300円程度で拾ってきたものがあったのでこれを分解してアクリルドームを流用しました。
このドームの直径は約110mm でしたが東急ハンズやネット通販で入手できる100mm のドームも同様に使用できます。
カメラアイの周囲のリングはこの排気ダクト用アルミパーツをカットして使用しました。ほんのわずか使うだけなのですが、1,300円以上したのでかなり割高なものになりました。
この写真をダウンロードあるいはクリックした先の画像をダウンロードしていただくと私が製作したものの実寸図になります。私はこれから採寸して製作したのでご参考まで。元の画像はアスペクト比がひずんでいたのでカメラが真円になるように修正してあります。
実寸なのでロゴもその部分を写真プリントすれば使用できます。資料を探していて気がついたのですがこのパネルには縦長のバージョンもあり設置場所によって異なる場合があるようです。私はこのプロポーションが気に入ったのでこのサイズにしました。周囲のアルミの縁取りは幅5mmのものを使用しました。
パネルは3mmt のアクリル板を切り出すところから始めました。スピーカ用と人感センサ用、照明用の三つの穴を開けました。周囲にはアルミチャンネル材固定用に5mm□ のアクリル棒をチャンネル材の厚み分内側に接着しました。
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
|
 |
|
映画で調べるとカメラアイ部分は半球で飛び出しているのではなくかなり浅いドームでした。
色は暗赤色ですが周囲にかけてグラデーションがかかって暗くなっています。更に中央部には黄色のドットがあります。
ドームの内側にはプラモデル用の透明赤を塗り重ねて暗赤色でかつ光が透過するようにしました。
照明はまずLED を試してみたのですが発光パターンの指向性が強く全体を明るく照らすことはできませんでした。
豆電球では光は全体に回るのですが、それでもドームを透かしてフィラメントが見えてしまいます、またグラデーションも
かかりません。そこでドーム内部に黒スプレーでグラデーションをかけた発泡ポリウレタンを押し込んで光の均一化と
グラデーションを解決しました。中央の黄色のドットはLED で表現しました。ドーム内部の暗赤色が影響して
黄色のLED では透過しなかったので緑色のLED を使用しました。黄色にはなりませんでしたが周囲とは違う色になっています。
薄くカットしたアクリルドームの内側に透明赤を塗り重ねたところ良い感じの暗赤色に仕上がりました。
塗りおえたドームとリングです。
ドームの中に入れる光拡散用のポリウレタンフォームです。周囲が濃くなるようにスプレーをかけてグラデーションをかけています。中央に穴を開けて緑色LED を差し込みました。
豆電球は穴を開けたウレタンフォームを接着し、そこに差し込んで固定しました。これで前後の位置調整も簡単にできます。左の基板は配線用の中継端子です。
ただのスピーカ付きの壁飾りではつまらないので人感センサーを組み込みました。
秋月電子で販売しているキットは検知範囲が狭いフレネルレンズが付いているのでそのまま使用できました。
人が前で移動すると反応してリレーがON になり同時にカメラアイの中央のLED が点灯するようにしました。
リレー回路で音声反応を起動させる予定ですがPIC でできるかノートPC が必要かまだ検討中です。
|
||
 |
|
|
できあがったパーツを組み付けて完成です。まだソフトウェア部分を作っていないので前に立てばカメラアイの
中心のLED が点灯するだけですがそれなりの雰囲気は出ています。
 |
|
|
 |
|
|
|
ネットで情報を探していたところeBay で面白いものを見つけたので購入しました。

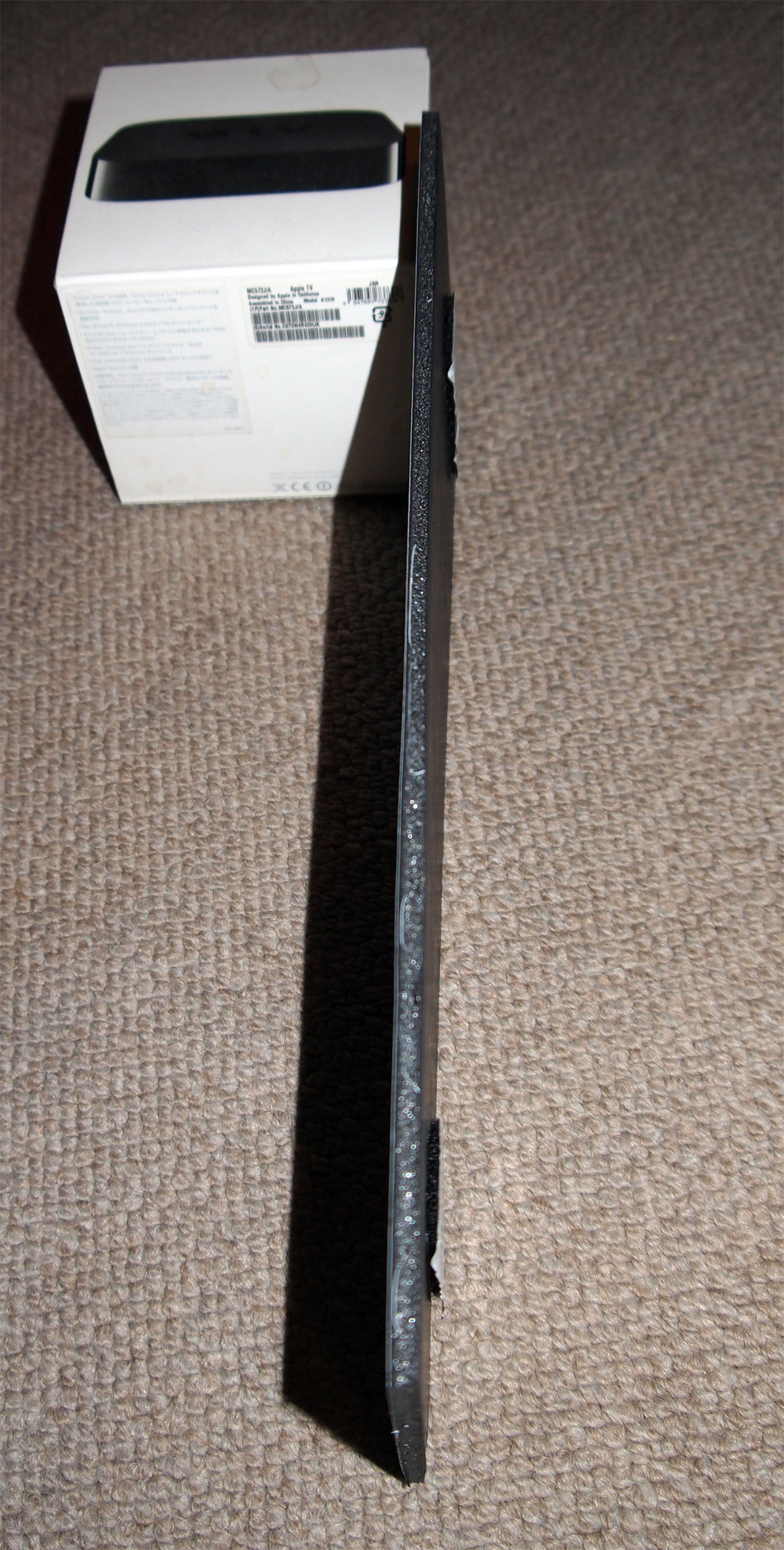

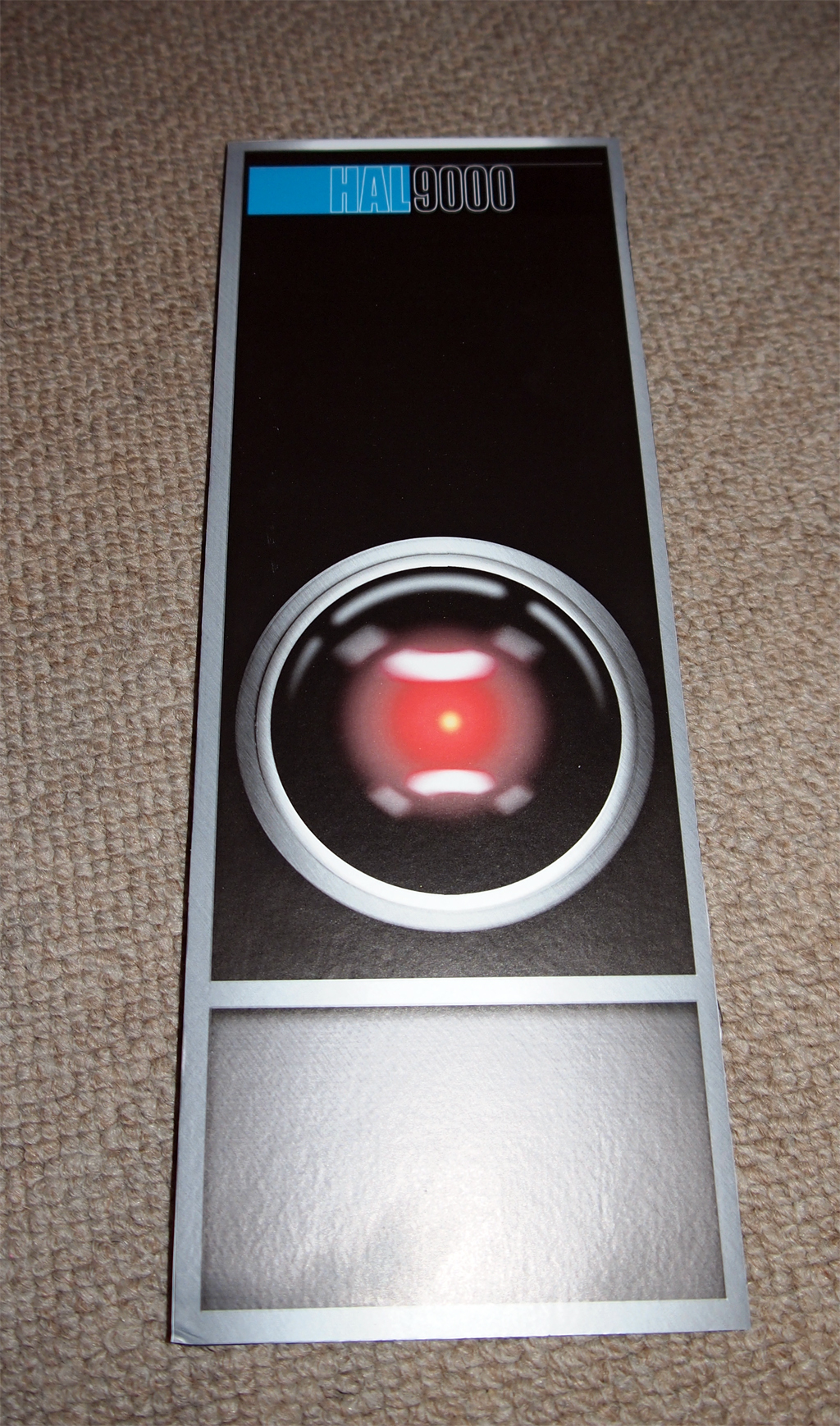

元々期待もしていなかったのですが、それを裏切らない脱力感あふれる品物でした。

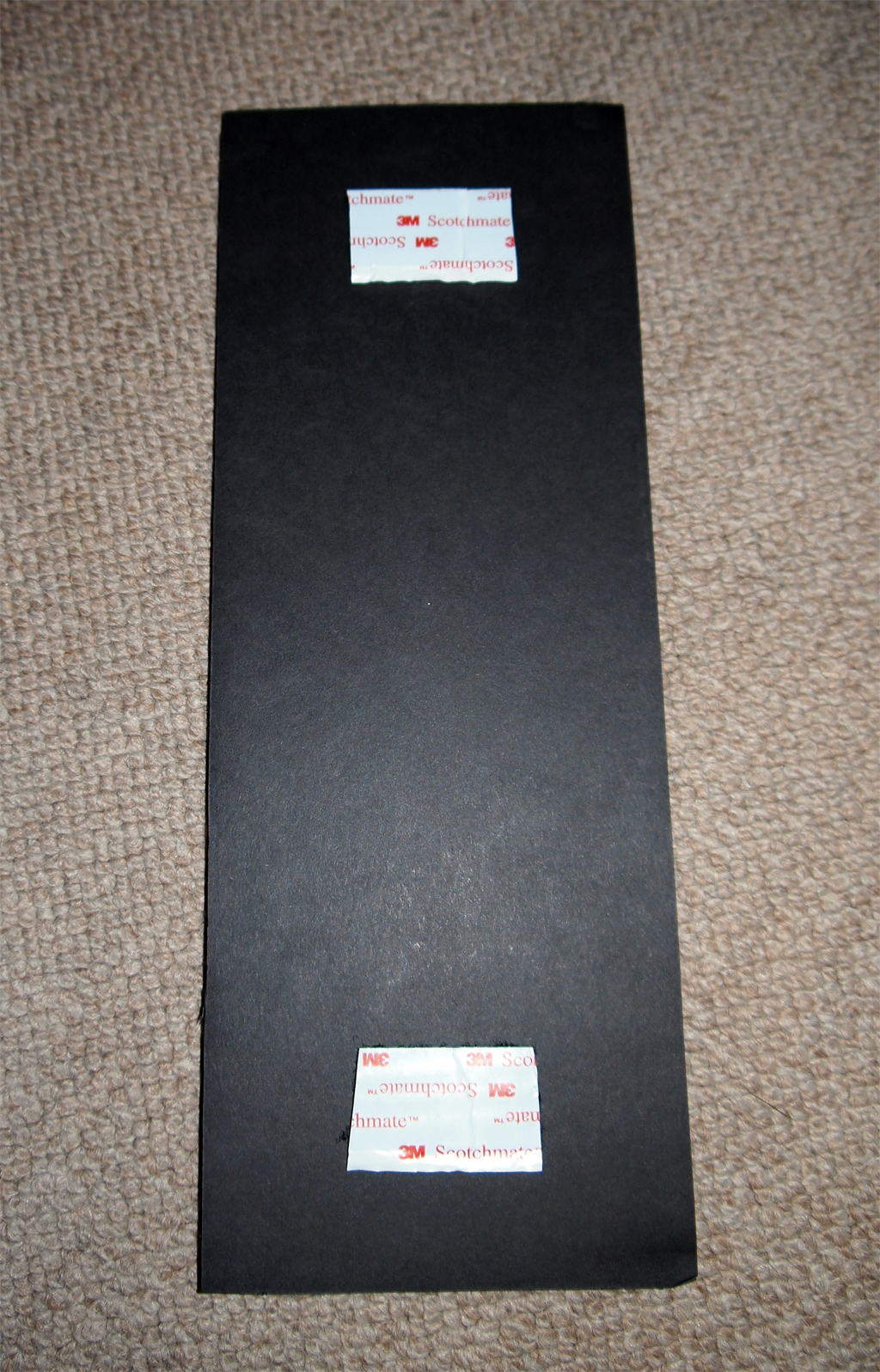

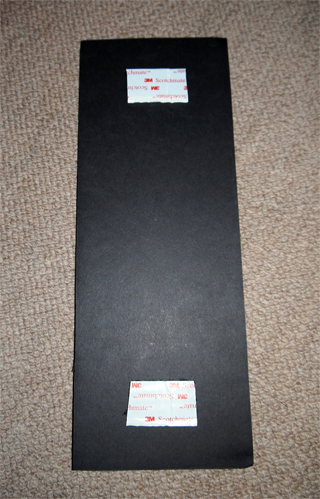

簡単に貼り付けられるのがメリットですが、玄関ホール、トイレなどいろんな場所にかざしてみましたが
どこもしっくりくる場所がありません。
 |
|
 |
|
 |
|
